氧化鋅避雷器的工作原理：
文章來源：陜西河江海防雷公司 更新時間:2024-04-17 閱讀：14次

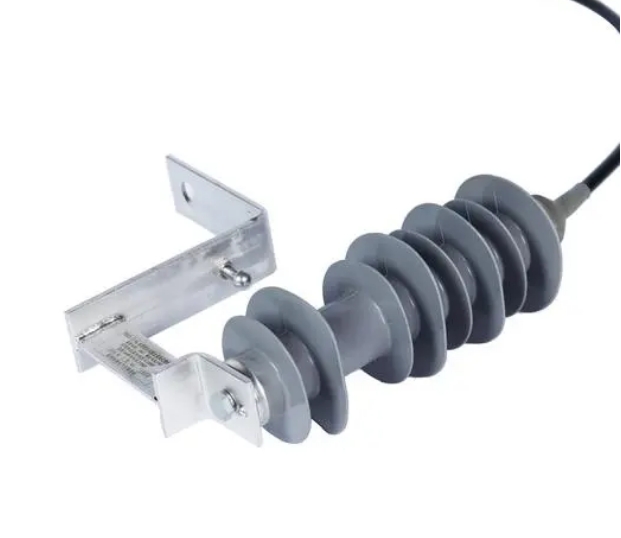

氧化鋅避雷器的工作原理：
由于氧化鋅電阻片具有十分優良的非線性伏安特性，在正常的工作電壓下，僅有幾百微安的電流通過，當過電壓侵入時，流過電阻片的電流迅速增大，將大電流通過閥片泄入地中，限制了過電壓的幅值，釋放過電壓能量，其殘壓不會超過被保護設備的耐壓。當作用電壓下降到動作電壓以下時，氧化鋅電阻片又恢復高阻狀態，使電力系統正常工作。
在雷電過電壓下動作后無續流（只有微安級電流），所以引入的能量大大減少，具有耐受多重雷擊和重復操作沖擊過電壓的能力，工作壽命長。
氧化鋅電阻片單位面積通流容量大，為碳化硅電阻片的4~4.5倍，可用來限制操作過電壓和耐受一定時間的暫時過電壓。
氧化鋅閥片性能穩定，當裝入SF6組合電器里時，不存在因SF6氣壓變化引起放電電壓變動和間隙中電弧引起SF6分解的問題。
氧化鋅電阻片造于批量生產，造價低廉，尺寸小，節省投資和占地空間。
額定電壓:允許短時施加到避雷器端子間的較大允許工頻電壓有效值。在此電壓下,避雷器可以成功動作。
持續運行電壓:允許長時間加在避雷器兩端的工頻電壓有效值。持續運行電壓應等于或大于系統的蕞高工作相電壓。在此電壓下，避雷器可長期持續運行，不發生熱擊穿。
殘壓:放電電流通過避雷器時,其端子間所呈現的電壓（峰值）。
起始動作電壓（參考電壓）:通常取1mA工頻阻性電流峰值或直流幅值時的避雷器端電壓峰值（U1mA），定義為起始動作電壓。此點大約位于伏安特性曲線上小電流區域上升部分拐入大電流區域平坦部分的轉折處，可以認為由該電壓開始，避雷器已進入限制過電壓的工作區域，故又稱為轉折電壓。能直接反映避雷器的受潮劣化、變質程度。
工頻耐受伏秒特性:對避雷器施加不同幅值電壓與不損壞或不產生崩潰所允許的蕞長持續時間的關系。是考慮避雷器對工頻電壓的耐受能力。
標稱放電電流:侵入變電站的雷電波作用于避雷器時，一般通過避雷器的放電電流峰值不應超過某一數值，這個數值定為標稱放電電流。
