分享防雷接地系統的五個基本概念
文章來源：陜西河江海防雷公司 更新時間:2022-02-28 閱讀：116次
提到防雷接地，大家第一想到的是不是接地極？其實防雷接地是一個系統，而不是單一的存在，今天給大家分享防雷接地的基本概念。
1.什么是地
地，是指能供給或接受大量電荷，可用來作為良好的參考電位的物體，一般指大地，工程上 取為零電位。電子設備中的電位參考點也稱為“地”，但不一定與大地相連。
2.接地
將電力系統或電氣裝置的某些導電部分，經接地線連接至“地”，通常指接地極。

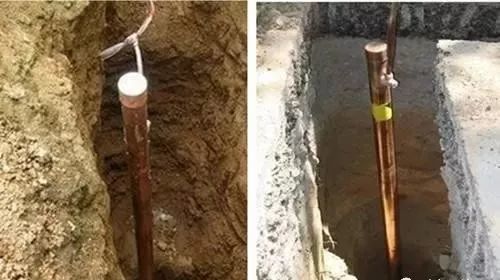

3.接地極和接地極系統（防雷接地裝置）
為提供電氣裝置至大地的低阻抗通路而埋入地中，并直接與大地接觸的金屬導體，稱為接地極。兼作接地極用的直接與大地接觸的各種金屬構件、金屬管道、金屬井管、建（構）筑物和設備基礎的鋼筋等稱為自然接地極。
由各接地極、總接地端子或接地母線及它們之間的連接導體組成的系統，稱為接地極系統（接地裝置）。一般取總接地端子或接地母線為電位參考點。
4.接地線
電氣裝置的接地端子與總接地端子或接地母排連接用的導體，稱為接地線。

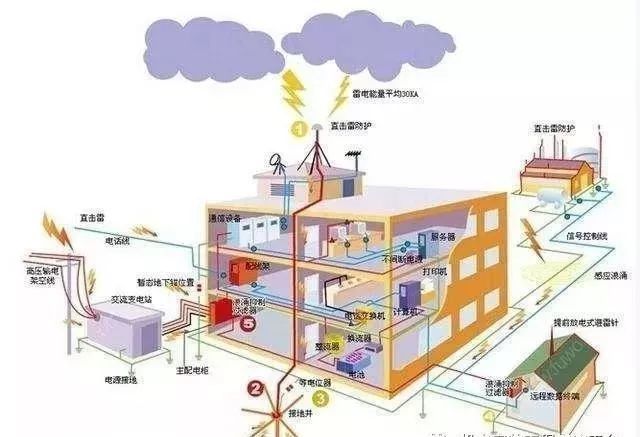

5.防雷接地系統
接地線和接地極系統的總和，稱為防雷接地系統。
功能性防雷接地與保護性接地
根據接地的不同作用，一般分類如下
一、功能性接地
用于保證設備（系統）的正常運行，或使設備（系統）可靠而正確地實現其功能。如：
（1）工作（系統）接地。根據系統運行的需要進行的接地，如電力系統的中性點接地、電話系統中將直流電源正極接地等。
（2）信號電路接地。設置一個等電位點作為電子設備基準電位，簡稱信號地。
二、保護性接地
以人身和設備的安全為目的的接地。如：
（1）保護接地。電氣裝置的外露導電部分、配電裝置的構架和線路桿塔等，由于絕緣損壞有可能帶電，為防止其危及人身和設備的安全而設的接地。
（2）雷電防護接地。為雷電防護裝置（避雷針、避雷線和避雷器等）向大地泄放雷電流而設的接地，用以消除或減輕雷電危及人身和損壞設備。
（3）防靜電接地。將靜電導人大地防止其危害的接地。如對易燃易爆管道、儲罐以及電子器件、設備為防止靜電的危害而設的接地。
（4）陰極保護接地。使被保護金屬表面成為電化學原電池的陰極，以防止該表面腐蝕的接地。保護做法可采用犧牲陽極法和外部電流源抵消氧化電壓法。犧牲陽極法是用鎂、鋁、錳或其他較活潑的金屬埋設于被保護金屬附近并與其搭接，但此法只能在有限范圍提供保護。
對于長電纜金屬外皮和金屬管道可采用對被保護金屬施加相對于周圍土壤為-0.7-1.2V的直流電壓進行保護。該直流電源一般通過整流獲得。
